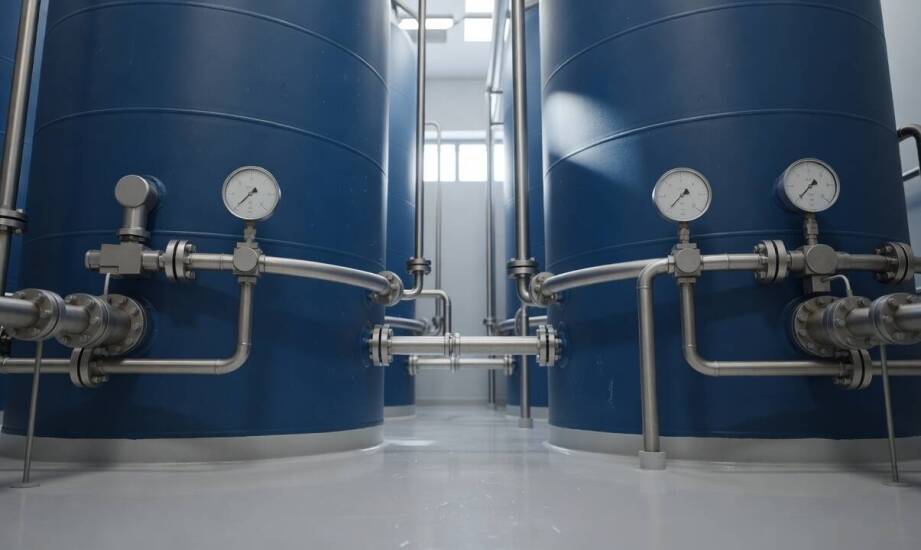

Dlaczego konstrukcja filtra ciśnieniowego i rodzaj złoża decydują o jakości filtracji w zakładzie

Dwa filtry o identycznych parametrach nominalnych, pracujące na dokładnie takiej samej wodzie surowej, często wykazują zupełnie inny spadek ciśnienia i odmienny stopień usunięcia zanieczyszczeń. Podobieństwo zewnętrzne zbiorników bywa w przemyśle złudne. Rzeczywiste różnice wynikają z wewnętrznej architektury urządzenia, obejmującej wysokość złoża filtracyjnego, zastosowany układ dystrybucji wody oraz specyfikę samego materiału zasypowego. To właśnie te elementy decydują o tym, czy stacja uzdatniania osiągnie zakładaną wydajność i zapewni stabilne parametry fizykochemiczne. Zarówno w aplikacjach komunalnych, jak i w wymagających instalacjach technologicznych, błędy popełnione na etapie doboru sprzętu skutkują późniejszymi przestojami serwisowymi.

Jak konstrukcja zbiornika wpływa na hydraulikę?

Średnica stalowego lub kompozytowego zbiornika bezpośrednio determinuje prędkość filtracji przy zadanym przepływie. Większy przekrój poprzeczny obniża obciążenie hydrauliczne powierzchni, co sprzyja utrzymaniu poprawnego strumienia laminarnego przez całą masę złoża. Wysokość warstwy roboczej wpływa na całkowity czas kontaktu cieczy z materiałem filtracyjnym, co wprost przekłada się na pojemność retencyjną układu. Wytyczne technologiczne czołowych producentów rozwiązań membranowych, takich jak DuPont, wskazują, że dla poprawnego działania miąższość złoża powinna wynosić minimum 0,8 metra. Dokładna wartość zależy jednak od wybranej technologii i przewidywanego maksymalnego ładunku zanieczyszczeń w wodzie surowej.

Wewnętrzny system dystrybucji realizowany za pomocą dna drenażowego lub układu bocznych szczelin musi zapewniać równomierny rozkład cieczy na całej powierzchni. Niewłaściwa geometria tego elementu wywołuje lokalne przyspieszenie przepływu. Powstają wtedy uprzywilejowane ścieżki i strefy o obniżonej efektywności wymiany jonowej. Zastosowanie dysz lateralnych rozmieszczonych promieniście minimalizuje ryzyko takich anomalii, chroniąc układ przed tworzeniem się stref martwych. Aktywny udział całej objętości złoża w procesie oczyszczania warunkuje prawidłową eksploatację instalacji.

Niedopracowana architektura dystrybucyjna prowadzi niemal zawsze do zjawiska kanałowania. Woda przepływa przez zbiornik drogą o najmniejszym oporze, omijając większość materiału roboczego. Kanałowanie powoduje gwałtowny wzrost spadku ciśnienia i obniżenie jakości odbieranego filtratu, ponieważ ciecz nie nadąża z oddawaniem zanieczyszczeń. Negatywne skutki takiego stanu zmuszają obsługę techniczną do częstszego przerywania pracy i inicjowania cyklów serwisowych.

Zależność między parametrami wody a typem złoża

Analiza parametrów fizykochemicznych ujęcia wyznacza ramy dla projektanta wybierającego medium zasypowe. Stężenie żelaza, manganu, wyjściowa mętność oraz utlenialność to wskaźniki dyktujące rodzaj technologii. Wysoka obecność metali przejściowych wymaga użycia złóż katalitycznych zawierających tlenki manganu, które skutecznie wspomagają strącanie zanieczyszczeń stałych z roztworu. W rozbudowanych instalacjach przemysłowych filtry ciśnieniowe do wody montuje się zazwyczaj bezpośrednio po etapie intensywnego napowietrzania. Wstępne utlenianie pozwala zatrzymać stałe związki na porowatej strukturze materiału przed dalszym etapem demineralizacji.

Większa mętność surowca uzasadnia wybór systemów wielowarstwowych, łączących frakcje piasku kwarcowego z porowatym antracytem. Konstruując zaawansowane stacje uzdatniania, inżynierowie marki H2Optim dobierają specyfikację materiału z myślą o optymalnym wychwytywaniu zawiesiny mechanicznej. Przekroczenie zalecanej prędkości przepływu wywołuje zjawisko fluidyzacji górnych warstw roboczych i wymywanie zatrzymanych zanieczyszczeń. Branżowe wytyczne dla systemów odżelaziających narzucają limit prędkości na poziomie około 7,2 m/h. Utrzymanie tego reżimu zapobiega zrywaniu warstwy katalitycznej i chroni dalsze elementy układu.

Cykl płukania wstecznego weryfikuje poprawność doboru całej hydrauliki systemu. Skuteczna regeneracja materiału zaczyna się od intensywnego spulchniania złoża strumieniem sprężonego powietrza. Faza ta rozbija grudki zanieczyszczeń, nazywane potocznie w branży kulami błotnymi. Układ przechodzi następnie w cykl płukania rewersyjnego czystą wodą, prowadzony z prędkością rzędu 40–50 m/h. Zbyt niska siła strumienia nie uniesie złoża, pozostawiając w nim zbite osady oraz potencjalne ogniska korozji biologicznej. Z kolei nadmierny przepływ wymyje cenną masę filtracyjną prosto do kanalizacji.

Długofalowa niezawodność stacji zależy wprost od precyzyjnego dopasowania wielkości zbiornika, układu dysz oraz parametrów regeneracji do składu wody. Odpowiednio dobrane podzespoły zmniejszają częstość awarii i osłaniają wrażliwe membrany osmotyczne, obniżając tym samym koszty serwisowania zakładu. Techniczna spójność wszystkich procesów fizykochemicznych zabezpiecza bezpośrednio ciągłość produkcji przemysłowej.
